Armonicos

Que fácil.

En estos artículos técnicos intentaré explicar de la forma mas fácil, directa y concreta, todo lo relacionado con la electricidad, averías típicas y normativa eléctrica etc.

En sistemas eléctricos la palabra Armónicos se utiliza para designar corrientes o tensiones de frecuencias múltiplos de la frecuencia fundamental de la alimentación.

Si la frecuencia de la señal eléctrica es inferior a la fundamental, recibe el nombre de subarmónico, ésta podría ocasionar parpadeos luminosos, perceptibles visualmente, denominados Flicker

Las cargas no lineales conectadas a la red eléctrica absorben corrientes en impulsos bruscos. Estos impulsos crean ondas de corriente distorsionadas que originan a su vez corrientes de armónicos de retorno hacia otras partes del sistema de alimentación.

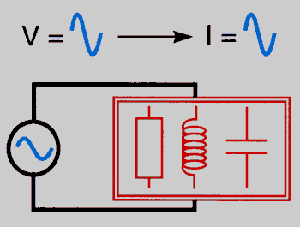

las cargas lineales tales como inductancias, condensadores y resistencias, no generan armonicos.

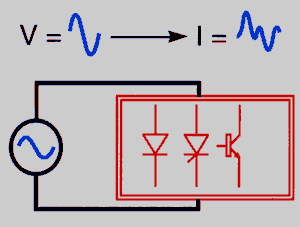

las cargas no lineales son las que generan armonicos.

TIPOS DE ARMÓNICOS

tipos de carga	armonicos generados	comentarios
transformador	orden par e impar	componente en CC
motor asincrono	orden impar	inter y subarmonicos
lampara descarga	3? + impares	puede llegar al 30% de l1
soldadura arco	3?
hornos arco CA	espectro variable inestable	no lineal-asimetrico
rectificadores con filtro inductivo	h = K x P ? 1 Ih = l1/h	SAI-variadores V
rectificadores con filtro capacitivo	h = K x P ? 1 Ih = l1/h	alimentacion> equipos electricos
ciclo convertidores	variables	variadores V
reguladores PWM	variables	SAI-convertidor CC-CA

EFECTOS DE LOS ARMÓNICOS

efectos de los armonicos	causas	consecuencias
sobre los conductores	las intensidades armonicas provocan el aumento de la IRMS, El efecto pelicular (efecto "skin") reduce la sección efectiva de los conductores a medida que aumenta la frecuencia.	Disparos intempestivos de las protecciones, Sobrecalentamiento de los conductores.
sobre el conductor de neutro	Cuando existe una carga trifasica + neutro equilibrada que genera armonicos impares m?los de 3.	Cierre de los armonicos homopolares sobre el neutro que provoca calentamientos y sobreintensidades.
sobre los transformadores	Aumento de la IRMS Las producidas por Faucault son proporcionales al cuadrado de la frecuencia, las perdidas por historisis con proporcionales a la frecuencias.	Aumento de los calentamientos por efecto Joule en los devanados, Aumento de las perdidas en el hierro.
sobre los motores	Generación de un campo adicional al principal	Perdidas de rendimiento.
sobre los condensadores	Disminución de la impedancia del condensador con el aumento de la frecuencia.	Envejecimiento prematuro, amplificación los armonicos existentes.

Los armónicos mas peligrosos son los de tipo impar y dentro de ellos el numero 3.
